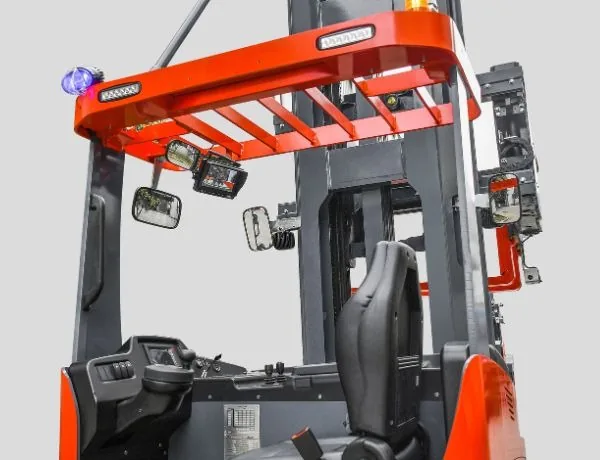

El espacio de cabina bien diseñado proporciona un entorno de trabajo cómodo durante operaciones prolongadas.
3-Way Pallet Stacker

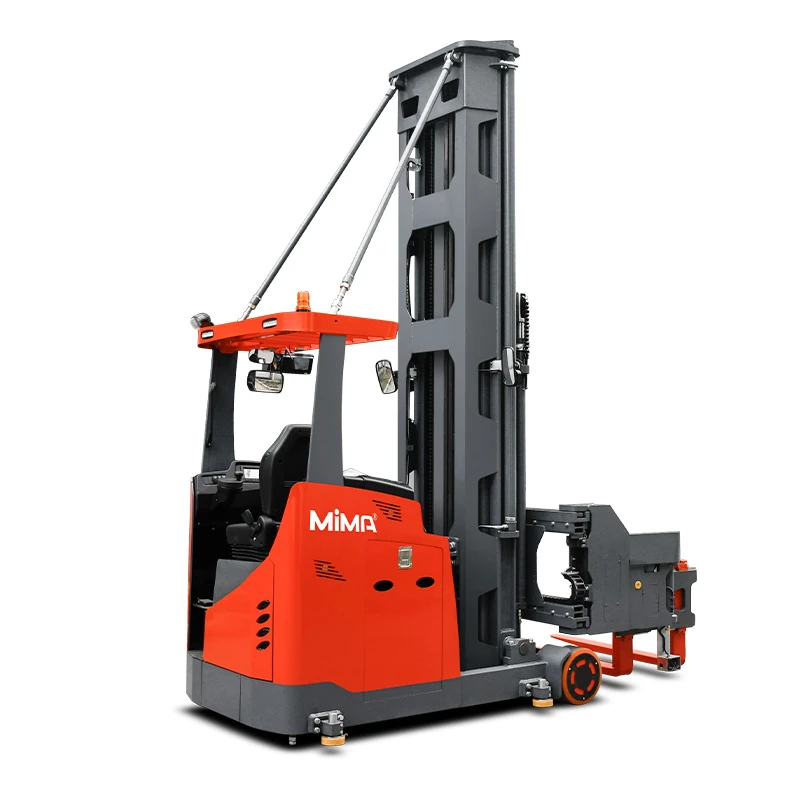

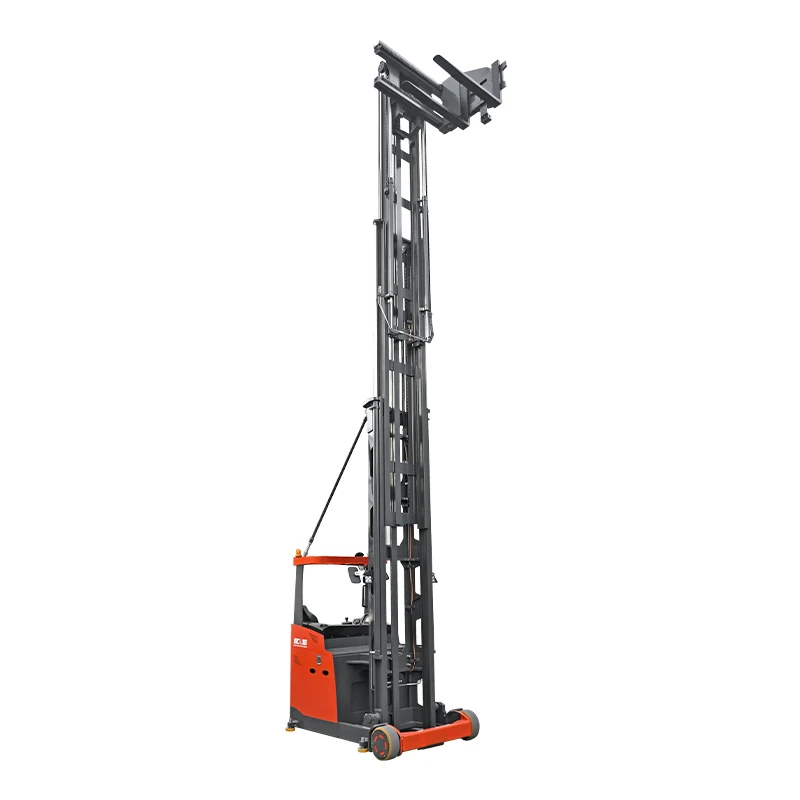

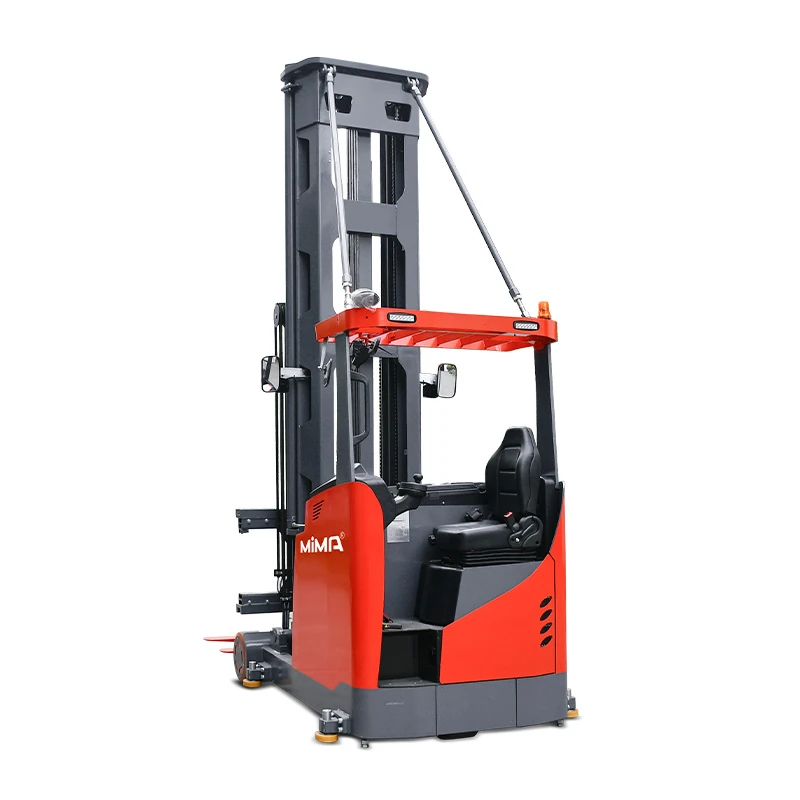

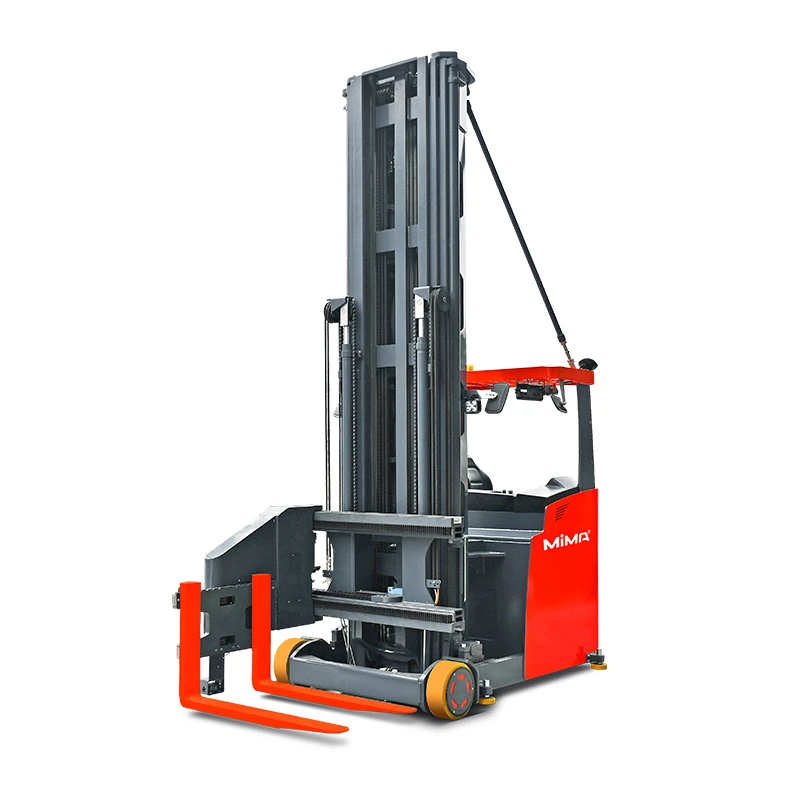

Montacargas Trilateral Eléctrico VNA de Hombre Abajo de 1,6 t MCA16
Load Capacity
1,600 kg
Lift Height
3,000–12,000 mm
MCA16 es un montacargas trilateral eléctrico VNA de hombre abajo y operador sentado, con capacidad de 1,6 toneladas para almacenamiento de pallets completos en pasillos muy estrechos. Su horquilla trilateral eléctrica gira, se desplaza lateralmente y vuelve al centro para apilar a ambos lados sin girar el equipo. Están disponibles configuraciones de guiado mecánico por riel, navegación magnética permanente y electromagnética, con alturas de elevación de hasta 12,000 mm.
Ideal para
- Almacenes de alta densidad con pasillos de apilado desde 1,600 mm
- Almacenamiento y recuperación de pallets completos a media y gran altura
- Instalaciones VNA guiadas que requieren desplazamiento controlado dentro del pasillo
Product Highlights

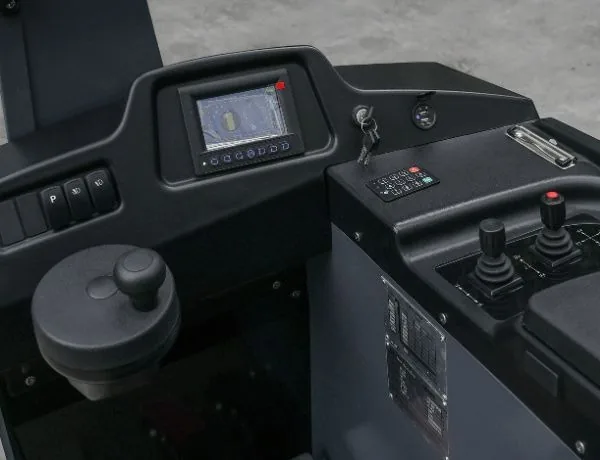

Los controles dispuestos ergonómicamente permiten una operación precisa, cómoda y eficiente.

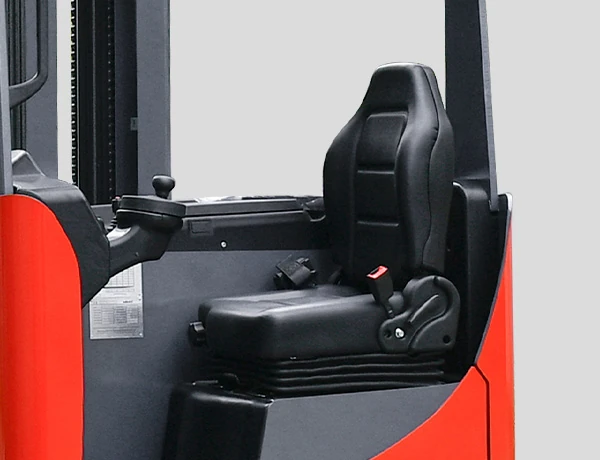

El asiento cómodo ayuda a reducir la fatiga del operador durante turnos de trabajo prolongados.
Technical Data
| Specification | MCA16 |
|---|---|
| Model | MCA16 |
| Operation Type | Seated |
| Load Capacity | 1,600 kg |
| Lift Height | 3,000–12,000 mm |
| Mast Type | Duplex Mast, Triple Mast |
| Fork Outside Spread | 265–765 mm |
| Aisle Width | 1,600 mm mecánico / 1,650 mm magnético |
| Battery Spec | 48V/600Ah plomo-ácido estándar |
Product Description
Manipulación VNA de pallets con operador sentado
El MiMA MCA16 es un montacargas trilateral VNA de hombre abajo y operador sentado, con capacidad de 1,6 toneladas para la manipulación de pallets completos en almacenes de alta densidad. Las configuraciones de mástil dúplex y tríplex ofrecen alturas de elevación desde 3,000 hasta 12,000 mm.
Horquilla trilateral eléctrica
La horquilla eléctrica gira y se desplaza lateralmente para apilar a ambos lados sin girar el equipo. El movimiento vinculado de las horquillas y el centrado mediante un botón simplifican el posicionamiento de pallets en pasillos estrechos.
Navegación configurable en pasillos
El guiado mecánico por riel es estándar, con opciones de pasillo guiado, riel bajo, navegación magnética permanente y electromagnética. Según la configuración, también pueden incorporarse cambio de modo mediante RFID o sensor fotoeléctrico y entrada automática al pasillo.
Visibilidad y asistencia en pasillo
El sistema Full AC combina control Curtis y dirección asistida eléctrica. Una cámara en las horquillas, láser cruzado e indicador del ángulo de las ruedas apoyan la manipulación en altura. Entre las funciones opcionales se incluyen preselección de altura, reducción de velocidad al final del pasillo, detección láser de obstáculos y direccionamiento automático.
Frequently Asked Questions
P1: ¿Qué tipo de montacargas VNA es el MCA16?
El MCA16 es un apilador trilateral VNA de hombre abajo y operador sentado. El operador permanece a nivel del suelo mientras las horquillas manipulan pallets completos en racks de altura media y alta.
P2: ¿Cuál es el ancho mínimo del pasillo de apilado?
El ancho mínimo especificado es de 1,600 mm para un pallet de 1,200 × 1,200 mm con rieles de guiado mecánico. Una configuración con guiado magnético requiere aproximadamente 1,650 mm. El ancho final del pasillo también debe considerar el sobresaliente del pallet, el centro de carga, la holgura respecto al rack, la altura de elevación y el estado del piso.
P3: ¿Qué modo de navegación se debe seleccionar?
Los rieles de guiado mecánico son adecuados para instalaciones VNA permanentes que requieren guiado fiable y alta eficiencia de desplazamiento. Las bandas magnéticas instaladas sobre la superficie requieren menos obra y pueden ser adecuadas para almacenes alquilados o existentes. Las bandas magnéticas enterradas eliminan obstáculos en la superficie, mientras que el guiado electromagnético proporciona seguimiento estable mediante un cable energizado. La elección debe realizarse durante la revisión del layout del almacén.
P4: ¿Cuál es la diferencia entre el guiado mecánico y el modo de pasillo guiado?
Los rieles de guiado mecánico estándar mantienen físicamente el equipo alineado, aunque el operador todavía puede realizar pequeñas correcciones de dirección. El modo de pasillo guiado utiliza detección RFID o fotoeléctrica para identificar el pasillo y cambiar el equipo a una operación controlada dentro de él, reduciendo la necesidad de intervenir en la dirección.
P5: ¿Necesita el MCA16 girar dentro del pasillo de apilado?
No. La horquilla gira y se desplaza lateralmente hacia cualquiera de los lados del rack mientras el equipo permanece recto. Aun así, se requiere espacio en el pasillo principal para entrar y salir del pasillo VNA.
P6: ¿Puede el MCA16 elevar 1,600 kg hasta 12 metros?
No. La capacidad completa de 1,600 kg se mantiene hasta 6,500 mm con un centro de carga de 600 mm. La capacidad disminuye progresivamente por encima de esta altura y es de 500 kg a 12,000 mm.
P7: ¿La navegación magnética incluye entrada automática al pasillo?
La entrada automática al pasillo está disponible con configuraciones adecuadas de navegación magnética permanente o electromagnética. La holgura del pasillo principal debe considerar si la entrada es manual o automática. Para un pallet de 1,200 × 1,200 mm, la ficha técnica especifica un margen de seguridad de 400 mm en el pasillo principal para guiado mecánico o entrada magnética manual y 900 mm para entrada magnética automática.
P8: ¿Qué ofrece el sistema opcional de seguridad de pasillo?
El paquete ASS puede aplicar desaceleración o parada al final del pasillo, límites de velocidad específicos por zona y restricciones de altura. La detección láser de obstáculos y el direccionamiento automático son opciones de configuración independientes.
P9: ¿Qué condiciones de piso se requieren?
La operación VNA requiere un piso nivelado con suficiente planicidad y capacidad de carga. Como guía de proyecto, la documentación técnica hace referencia a concreto C30 y a una capacidad distribuida del piso de al menos 2,5 toneladas por metro cuadrado, sujeta al equipo y la carga seleccionados. Para alturas de elevación de 9 metros o más, debe proporcionarse un informe de planicidad del piso para revisión técnica. El MCA16 no está autorizado para operar en pendientes.
P10: ¿Qué información se necesita antes de realizar el pedido?
Indique las dimensiones del pallet, la carga máxima, el centro de carga, la altura del nivel superior del rack, los anchos del pasillo y del pasillo principal, las holguras del rack, el informe del piso, la preferencia de navegación, el rendimiento requerido, la preferencia de batería y cualquier requisito de preselección de altura o seguridad de pasillo.
